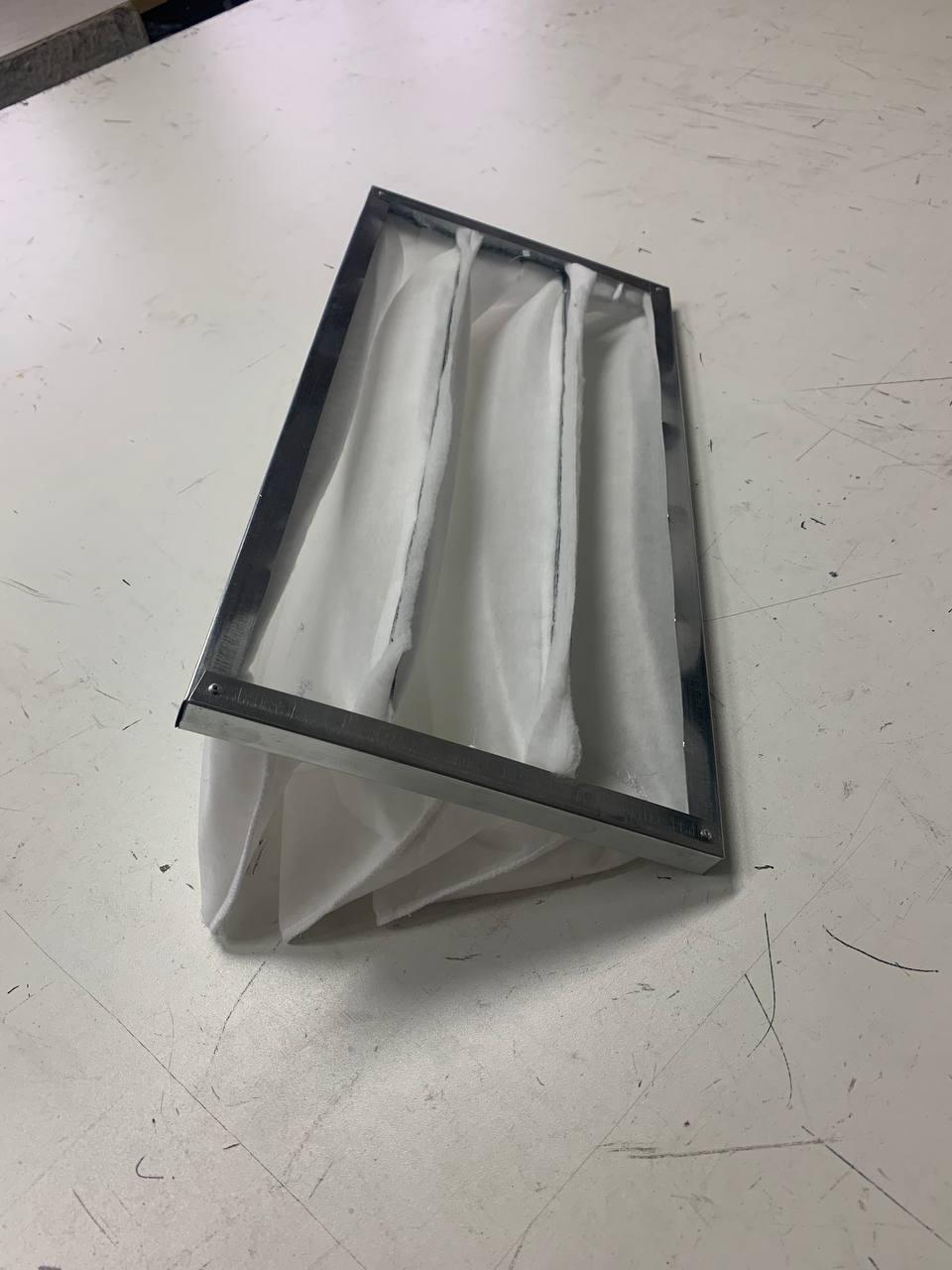

Кишеньковий фільтр APF 287*592*360/3к M5

Пруток для поділу кишень зміщений убік, що призвело до перекриття потоку повітря і блокувало прохід повітря в одну з кишень, як наслідок фільтр підвищений перепад тиску та заміна фільтра.

Для розділення кишень використовуються внутрішні рамки під кожну кишеню, всі внутрішні рамки однакових розмірів, завдяки цьому вхід до кожної кишені фільтра однакового розміру.

Для виготовлення кишенькового фільтра G4 використовувався синтепон без термопригладжування, при підвищенні тиску повітря матеріал розірвався.

Для виробництва кишенькових фільтрів G4 використовується фільтрувальний матеріал з термо-пригладженою однією стороною.

Для кріплення фільтьроматеріалу та ущільнювача до рамки використовується клей, при нагріванні теплим повітрям клей починає таїти і фільтр матеріал разом з ущільнювачем відклеюється від мелалічної рамки.

Для виробництва кишенькових фільтрів ми використовуємо технологію Клінч з'єднання, кишенькові фільтри в Європі, Туреччині та США виробляються тільки клінч з'єднанням, при цьому способі збирання не потрібен ні клей, ні ущільнювач, а фільтр матеріал утримується між 2х шарів металу.

На фото фрагмент запиту клієнта з уточненням, що перегородки у фільтрі в жодному разі не повинні бути дерев'яними, тому що дерев'яні ламає потоком повітря і кишені намотує на лопаті.

Внутрішні рамки виготовлені з оцинкованого металу товщиною 0,4 мм, а також закруглені по краях, що надає жорсткості рамці кишенькового фільтра і не ріже фільтр матеріал.

У кишеньковому фільтрі для утримання кишені використовувався пруток, так як висота кишені більше 800 мм, пруток під впливом потоку повітря почав згинатися, що спричинило навантаження на клей і як наслідок відрив фільтр матеріалу від металевої рамки.

Скріплені між собою клінч з'єднанням внутрішні рамки утворюють форму двотавра ][, а також внутрішні рамки кріпляться клінч з'єднанням до зовнішньої рамки, завдяки такій формі конструкція фільтра отримує високу жорсткість і дозволяє тримати велике навантаження.

Хвіст кишені виконаний в розмірі більше висоти рамки фільтра, через що при терті об поверхню вент установки порушується цілісність шва, а також утворюється статична електрика.

Фільтрувальні мішки мають конічну форму і не торкаються ні верхньої, ні нижньої частини припливно-витяжної установки.

Кишеньковий фільтр із ступенем фільтрації F5-F9 не має сепараторів для запобігання роздуттю кишень, через це зовнішні сторони сусідніх кишень перекривають поверхню для проходження повітря, чим створюють додатковий перепад тиску, тому фільтри досягають кінцевого перепаду тиску на 30-50% швидше. За умови, що кишеньковий фільтр має 6 кишень, то до 80% фільтра може не працювати, такі фільтри можна купити на 10% дешевше і на 80% раніше викинути їх у сміття.

У кишенях фільтра для утримання матеріалу є сепаратори, які запобігають роздуттю кишені. Коли повітря проходить якомога вільно через кишені повітряного фільтра з низьким опором, фільтр працює краще. Це досягається за рахунок ідеально конічних кишень та розробленого дизайну швів і техніки зшивання. Така конструкція мішка розподіляє повітря по всій поверхні фільтра для максимального використання фільтруючого матеріалу.
